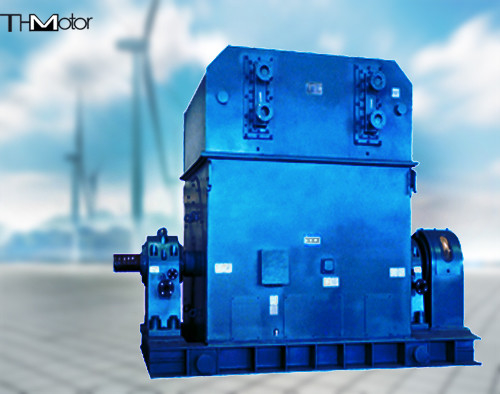

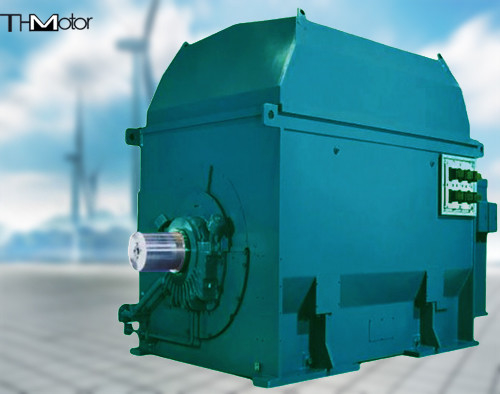

موتور سنکرون بزرگ 1300 کیلووات برای دمنده کوره بلند IEC GB

T5000 1300KW موتور سنکرون بزرگ مقیاس برای دمنده کوره بلند

توضیحات ساختار
موتورهای سنکرون ساختارهای مختلفی دارند: علاوه بر ساختار صندلی بلبرینگ دوتایی عمومی، ساختارهای تعلیق کامل، بدون شفت، بدون صندلی بلبرینگ، نیمه تعلیق، ساختار صندلی بلبرینگ تکی نیز وجود دارد. ساختار استاتور متحرک؛ حلقه جمع کننده با پوشش محافظ، ساختار ایمنی تهویه با فشار مثبت؛ ساختارهای گرد و جعبه ای، بلبرینگ ها می توانند رانش دو محوره را تحمل کنند و می توانند به جلو و عقب حرکت کنند و غیره. خنک کننده خود تهویه، نصب افقی و عمودی؛ ساختار تحریک تریستور با حلقه لغزشی و برس، ساختارهای تحریک بدون برس نیز وجود دارد. سطوح ولتاژ 380 ولت، 3 کیلو ولت، 6 کیلو ولت، 10 کیلو ولت و غیره هستند. نوع حفاظت موتور دارای انواع مختلفی از حفاظت از IP00 تا IP54 است.
قاب، درپوش انتهایی و صفحه زیرین موتور سنکرون همگی از صفحات فولادی ساخته شده اند. هم استاتور و هم بلبرینگ مجهز به عناصر اندازه گیری دما هستند که می توانند دمای موتور را کنترل کنند. روتور قطب های مغناطیسی برجسته را اتخاذ می کند. فن ها در هر دو انتهای یوغ نصب شده اند. هوای خنک کننده از درپوش های انتهایی در هر دو انتها وارد می شود، وارد هسته روتور می شود و از طریق شکاف های تهویه شعاعی استاتور به خروجی هوای پایه دستگاه فرار می کند. اثر خنک کننده خوب است. همچنین انواع مجرایی، تهویه نیمه مجرایی، خنک کننده هوا-آب و خنک کننده هوا-هوا وجود دارد. بلبرینگ ها شامل بلبرینگ های کشویی درپوش انتهایی، بلبرینگ های کشویی صندلی (خنک کننده گردش روغن تحت فشار) و بلبرینگ های غلتشی درپوش انتهایی (روانکاری گریس و غیره) هستند.

توضیحات مدل
T-------موتور سنکرون
TK-------موتور سنکرون برای کمپرسور هوا
TL------موتور سنکرون عمودی
TKK-----موتور سنکرون با خنک کننده هوا-هوا
TM-----موتور سنکرون برای آسیاب گلوله ای
TKS------با موتور سنکرون خنک کننده هوا-آب

این سری از موتورها دارای ساختار افقی هستند که دارای ویژگی های راندمان بالا، گشتاور خارج از گام بزرگ، لرزش کم و نصب و نگهداری راحت است. استاتور عموماً یک ساختار یکپارچه است که تحت فشار خلاء با رنگ بدون حلال کلاس F VPI آغشته می شود، به طوری که استاتور دارای عملکرد عایق خوب و عملکرد مکانیکی قابل اعتماد است و می تواند در برابر ضربه نیروی الکترومغناطیسی در هنگام راه اندازی مقاومت کند. روتور دارای ساختار قطب برجسته است، هسته آهنی قطب مغناطیسی از صفحات فولادی نورد سرد با کیفیت بالا ساخته شده است و ساختار میرایی کامل اتخاذ شده است، به طوری که موتور دارای عملکرد شروع خوب و توانایی میرایی است.
