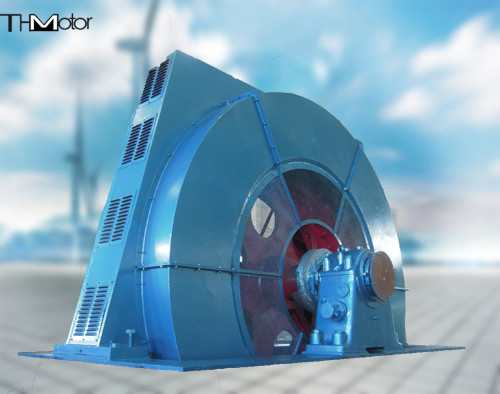

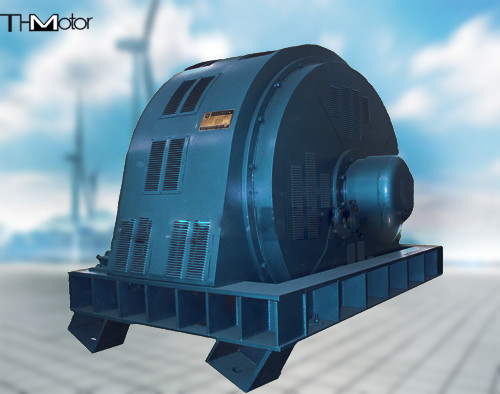

موتور سنکرون بزرگ گشتاور راه اندازی TXZ، 500 دور در دقیقه

موتور سنکرون بزرگ TXZ گشتاور راه‌اندازی بزرگ

موتور سنکرون سری TXZ، سرعت اصلی 250 دور در دقیقه است، این سری از موتورها با زاویه 30 درجه نصب می‌شوند و عمدتاً برای ایستگاه‌های پمپاژ زهکشی استفاده می‌شوند، درجه‌های حفاظت عمدتاً IP20، IP21، IP23 هستند.

به طور گسترده در صنایع نفت، شیمیایی، زغال سنگ و سایر صنایع برای کشیدن کمپرسورهای رفت و برگشتی استفاده می‌شود و در محیط گاز انفجاری منطقه "2" کار می‌کند. در شرایط کاری عادی، ارتفاع از 1000 متر تجاوز نمی‌کند، حداکثر دمای هوای محیط از +40 درجه سانتیگراد تجاوز نمی‌کند و حداقل دمای محیط -5 درجه سانتیگراد است.
داده‌های فنی و ساختار
داده‌های فنی
- ولتاژ نامی: 6 کیلو ولت، 10 کیلو ولت؛
- فرکانس نامی: 50 هرتز؛
- سهمیه: S1؛
- سرعت سنکرون: 250 دور در دقیقه، 300 دور در دقیقه، 333 دور در دقیقه، 375 دور در دقیقه، 428 دور در دقیقه، 500 دور در دقیقه؛
- طبقه‌بندی حرارتی: سطح 155 (F)؛
- ارتفاع مرکز شفت: 630 میلی‌متر؛
- علامت ضد انفجار: ExeⅡCT1 Gc, ExeⅡCT2 Gc, ExeⅡCT3 Gc؛
- راندمان: توافقی؛
- ضریب توان: 0.9 (پیشرو)؛
- مقدار تضمین شده نسبت گشتاور خارج از گام به گشتاور نامی در ولتاژ نامی 1.6 است؛
- مقدار تضمین شده نسبت گشتاور روتور قفل شده به گشتاور نامی تحت ولتاژ نامی 0.6 است؛
- مقدار تضمین شده نسبت گشتاور کشش اسمی به گشتاور نامی در ولتاژ نامی 0.6 است؛
- مقدار تضمین شده نسبت جریان روتور قفل شده به جریان نامی در ولتاژ نامی 6.5 است؛
- زمان t کمتر از 5 ثانیه نیست.
- شاخص‌های عملکرد را می‌توان با توجه به نیاز کاربر نیز مذاکره کرد.
