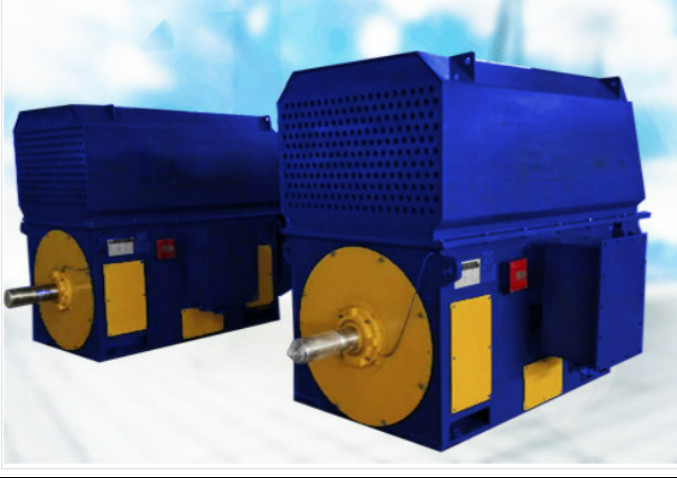

موتور سنکرون AC بدون جاروبک TMW با مقیاس بزرگ 300 دور در دقیقه 10 کیلو ولت IEC GB

موتور سنکرون بدون جاروبک TMW 500-36/2600 10KV

موتورهای سنکرون سه فاز AC بزرگ مقیاس معدنی سری TDMK (TMW) با استانداردهای ملی مانند JB/T1473-2000 "شرایط فنی برای موتورهای سنکرون سه فاز AC بزرگ مقیاس معدنی" مطابقت دارند. این سری از موتورها ساختار جوش داده شده با صفحه فولادی را اتخاذ می کنند و روش تهویه، تهویه طبیعی باز است و همچنین می تواند به روش تهویه مجرای هوای کاملاً محصور تبدیل شود. موتور و آسیاب توسط کوپلینگ به هم متصل می شوند و کوپلینگ فقط گشتاور را تحمل می کند، نه نیروهای محوری و شعاعی. توصیه می شود از کوپلینگ کلاچ پنوماتیکی استفاده شود که برای راه اندازی تحت بار سنگین مناسب است. یاتاقان های لغزشی پایه به طور کلی ساختار حلقه روغن یا ساختار روانکاری مرکب (ایستگاه روغن نازک) را اتخاذ می کنند، که بستگی به ساختار و بار خاص دارد. یاتاقان صندلی روی صفحه پایه با یک صفحه پشتی عایق در وسط نصب می شود تا از ایجاد جریان شفت جلوگیری شود.
این سری از محصولات به طور گسترده در انتقال آسیاب های گلوله ای معدن، آسیاب های میله ای، آسیاب های زغال سنگ و غیره استفاده می شود.

ویژگی های موتور TDMK500-36/2600 10KV سری TDMK(TMW)
موتور افقی است.
افزایش شفت استوانه ای، سایر اشکال نقاشی (بدون کلید) اختیاری هستند.
پایه جوشکاری صفحه، پایه نوع جعبه اختیاری.
یاتاقان لغزشی (نوع درپوش انتهایی یا نوع صندلی)، روانکاری مرکب (یا روانکاری مرکب + روغن فشار بالا).
حلقه لغزشی در خارج از یاتاقان در انتهای غیر افزایش شفت قرار دارد و یک موقعیت نصب انکودر در انتهای شفت چرخان وجود دارد. پوشش حلقه لغزشی به درپوش انتهایی ثابت شده است.
از انتهای افزایش شفت مشاهده می شود، جعبه اتصال اصلی، جعبه اتصال اندازه گیری و سیم کشی بخاری در سمت راست پایه دستگاه (یا سمت چپ طبق نیاز کاربر) قرار دارند.
یک خنک کننده هوا-آب با فن خنک کننده در بالای (یا کنار) قاب جعبه ای نصب شده است.
با صفحه نصب و پیچ های لنگر، اختیاری با صفحه نصب و پیچ های لنگر، قرارداد سفارش نیاز به دستورالعمل های ویژه دارد.
