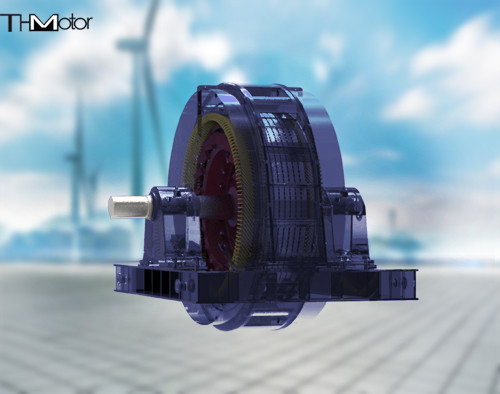

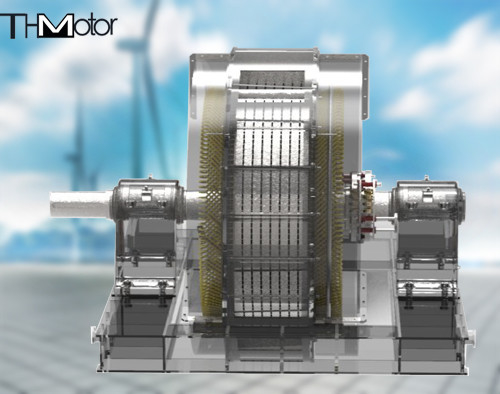

موتور TDMK AC reversible synchronous motor IP55 برای آسیاب معدن

TDMK موتور هم زمان AC برای آسیاب معدن موتور هم زمان برگشت پذیر

موتورهای سه فاز TDMK برای کارخانه های معدن به طور خاص برای کارخانه های رولینگ طراحی شده اند. حالت راه اندازی شروع فشار کامل است. اگر ظرفیت شبکه کافی نباشد،ولتاژ را می توان به طور مناسب کاهش داد تا شروع شودتولید مطابق با GB755 "تقاضیات فنی اساسی برای ماشین های الکتریکی چرخان" و JB8 / DQ3449 "شرایط فنی برای موتورهای همگام سه فاز بزرگ سری TK" است.

موتور سه فاز TDMK ((TM) برای آسیاب معدن برای ارتفاع بیش از 1000 متر و دمای محیط خنک کننده بیش از 40 درجه مناسب است.ولتاژ اسمی این سری از موتورها 6000V است، و 3000 و 10000V نیز می تواند با توجه به نیازهای کاربر ارائه شود. محدوده انحراف ولتاژ مجاز 5٪ است ، فرکانس قدرت نامی 50 هرتز است و عامل قدرت نامی 0 است.9 (مهم).

موتور سه فاز همگام برای آسیاب معدن TDMK ((TM) دارای یک انتهای بالینی است و جهت چرخش آن باید در جهت مشخص شده توسط علامت چرخش داشته باشد.جهت چرخش به طور کلی در جهت معکوس ساعت زمانی که از پایان حلقه جمع کننده دیده می شودهنگامی که موتور و آسیاب با یک کوپلر متصل می شوند، طول میله موتور نمی تواند نیروی شعاعی یا نیروی محوری خارجی را تحمل کند.

TDMK ((TM) سیستم تحریک موتور سه فاز همگام برای آسیاب معدن دستگاه تحریک تیریستور را اتخاذ می کند. موتور اجازه می دهد تا ولتاژ کامل به طور مستقیم شروع شود.اگر شبکه برق کاربر اجازه نمی دهد که ولتاژ کامل به طور مستقیم شروع شوددر این زمان، جریان شروع موتور متناسب با ولتاژ پایانی کاهش می یابد.و چرخش شروع به تناسب مربع ولتاژ پایانی کاهش می یابدخطوط استاتور: شش خط وجود دارد، U1، VI، W1، U2، V2، W2 به ترتیب، و کابل های لاستیکی ولتاژ بالا برای هدایت در کلیپ ها در پایین قاب استفاده می شود،و همچنین می تواند به یک جعبه اتصال برای سیم کشی در صورت نیاز ساخته شود.

حالت تهویه موتور سه فاز TDMK ((TM) برای آسیاب معدن تهویه طبیعی نوع باز است یا می تواند به نوع تهویه کانال کاملاً بسته ساخته شود.

فریم: با صفحات فولادی جوش داده شده است، قسمت پایین فریم انتهای خروجی موتور است.

استاتور: هسته استاتور از ورق فولاد سیلیکونی با ضایعات کم 0.5 میلی متر ساخته شده است که در شکل یک فن سوراخ شده و انباشته شده است. بخش های هسته توسط کانال های هوا جدا شده اند.پیچ و تابها توسط دو تا پیچ و تاب های کوتاه مدت تشکیل شده اند، با استفاده از عایق کلاس B یا عایق کلاس F. افزایش دما با توجه به سطح B ارزیابی می شود تا به افزایش عمر خدمت کمک کند: انتهای پیچ و تاب به طور قابل اعتماد ثابت و متصل می شوند،و با یک فرآیند رنگ بدون مواد حلال تحت فشار خلاء درمان می شوندمقاومت در برابر آزمون ولتاژ، موتور دارای عملکرد عایق بندی عالی و قابل اعتماد، قدرت مکانیکی خوب و مقاومت قوی در برابر رطوبت است.

روتور: قطب های مغناطیسی از صفحات فولادی سوراخ می شوند و در کنار کویل های قطب مغناطیسی بر روی یوغ روتور نصب می شوند. کویل های قطب مغناطیسی عایق کلاس B یا کلاس F هستند.هنگامی که کاربر یک کلاچ پنوماتیک را اتخاذ می کند، طرح گودال یا فرم سوراخ کردن گودال را می توان با توجه به نیازهای کاربر انتخاب کرد. .

موتورهای سری TDMK عمدتاً برای هدایت موتورهای هم زمان سه فاز بزرگ AC مورد استفاده در کارخانه های معدن استفاده می شوند، عمدتاً برای هدایت کارخانه های گلوله ای نوع شبکه، کارخانه های چوبی، کارخانه های زغال سنگ و غیره.
