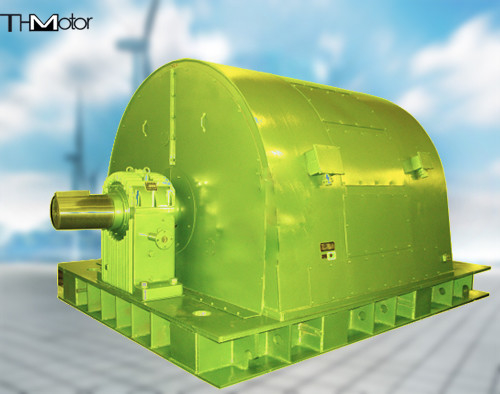

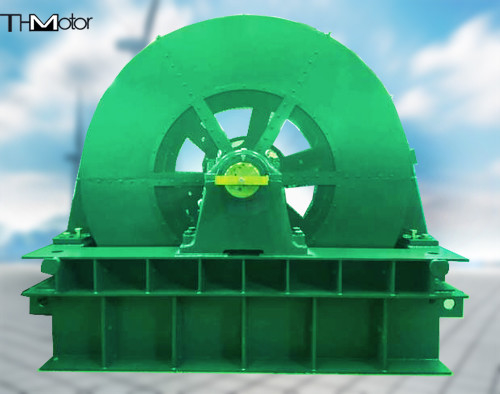

بلوئر صنعت پمپ مهندسی موتور سنکرون AC 20000KW

موتور سنکرون AC T3000 برای پمپ های مهندسی و دمنده های صنایع بزرگ

محدوده توان: 1000 کیلووات تا 20000 کیلووات
تعداد قطب ها: 4 تا 24. می تواند با توجه به نیازهای ویژه طراحی شود.
ولتاژ نامی: 3000 ولت، 6000 ولت، 10000 ولت و غیره.
ویژگی های فنی: ضریب توان قابل تنظیم، سرعت ثابت، نگهداری آسان.
حوزه های کاربرد: درایو تجهیزات بزرگ عمومی مانند فن ها، پمپ ها، کمپرسورها و غیره، که در متالورژی، نفت، مواد شیمیایی، برق، حفاظت از آب و سایر صنایع استفاده می شود.

موتورهای سنکرون ساختارهای مختلفی دارند: علاوه بر ساختار صندلی بلبرینگ دوتایی عمومی، ساختارهای تعلیق کامل، بدون شفت، بدون صندلی بلبرینگ، نیمه تعلیق، ساختار صندلی بلبرینگ تک؛ ساختار استاتور متحرک؛ حلقه جمع کننده با پوشش محافظ، ساختار ایمنی تهویه فشار مثبت؛ ساختارهای گرد و جعبه ای، بلبرینگ ها می توانند رانش دو محوره را تحمل کنند و می توانند به جلو و عقب حرکت کنند و غیره. خنک کننده خود تهویه، نصب افقی و عمودی؛ ساختار تحریک تریستور با حلقه لغزنده و برس، همچنین ساختارهای تحریک بدون برس وجود دارد. سطوح ولتاژ 380 ولت، 3 کیلو ولت، 6 کیلو ولت، 10 کیلو ولت و غیره هستند. نوع حفاظت موتور دارای انواع مختلفی از حفاظت از IP00 تا IP54 است.
قاب، پوشش انتهایی و صفحه زیرین موتور سنکرون همگی از صفحات فولادی ساخته شده اند. هم استاتور و هم بلبرینگ مجهز به عناصر اندازه گیری دما هستند که می توانند دمای موتور را کنترل کنند. روتور قطب های مغناطیسی برجسته را اتخاذ می کند. فن ها در هر دو انتهای یوغ نصب شده اند. هوای خنک کننده از درپوش های انتهایی در هر دو انتها وارد می شود، وارد هسته روتور می شود و از طریق شکاف های تهویه شعاعی استاتور به خروجی هوای پایه دستگاه فرار می کند. اثر خنک کننده خوب است. همچنین انواع مجرایی، تهویه نیمه مجرایی، خنک کننده هوا-آب و خنک کننده هوا-هوا وجود دارد. بلبرینگ ها شامل بلبرینگ های کشویی پوشش انتهایی، بلبرینگ های کشویی صندلی (خنک کننده گردش روغن تحت فشار) و بلبرینگ های غلتشی پوشش انتهایی (روانکاری گریس و غیره) هستند.

توضیحات مدل
T-------موتور سنکرون
TK-------موتور سنکرون برای کمپرسور هوا
TL------موتور سنکرون عمودی
TKK-----موتور سنکرون با خنک کننده هوا-هوا
TM-----موتور سنکرون برای آسیاب گلوله ای
TKS------با موتور سنکرون خنک کننده هوا-آب
