TXZ موتور هم زمان بدون برس بزرگ 400-15000kw 3kv-11kv با گشتاور بزرگ شروع برای معدن و صنعت سیمان

جزئیات محصول:

محل منبع:	چین
نام تجاری:	THMotor
گواهی:	CE
شماره مدل:	TDMK400

پرداخت:

مقدار حداقل تعداد سفارش:	1SET
قیمت:	USD 20000-100000
جزئیات بسته بندی:	بسته بندی آماده دریا
زمان تحویل:	70 روز
قابلیت ارائه:	100 مجموعه در سال

مخاطب

توضیحات محصول جزئیات

محدوده قدرت:	400-15000kW	ولتاژ:	3kV-11kV
دامنه سرعت:	100 ، 125 ، 150 ، 167 ، 187.5 ، 200 ، 250 ، 300r/min	قطب:	60 ، 48 ، 40 ، 36 ، 32 ، 30 ، 24 ، 20
فرکانس:	50 هرتز ، 60 هرتز	روش خنک کننده:	IC01 ، IC37 ، IC81W
نرخ آی پی:	IP00 ، IP20 ، IP21 ، IP23 ، IP44 ، IP54 ، IP55	استاندارد:	IEC ، GB
برجسته کردن:	موتور سنکرون بدون جاروبک سه فاز TXZ AC,موتور آسیاب معدن TXZ,موتور آسیاب زغال سنگ TXZ , TXZ mining mill Motor , TXZ coal mill Motor

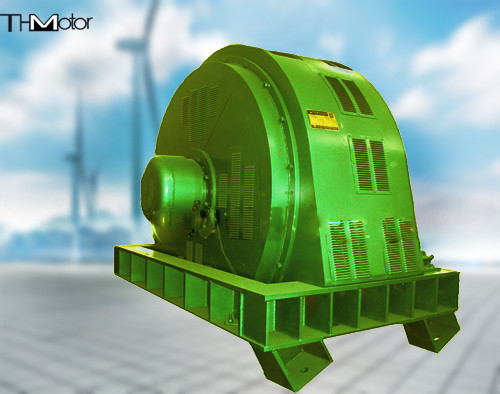

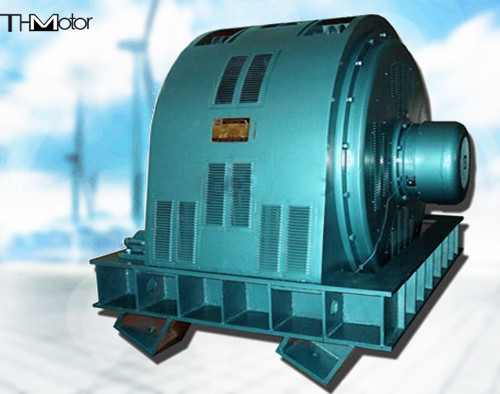

موتور سنکرون بدون جاروبک سه فاز TXZ AC

موتور سنکرون بدون جاروبک سه فاز AC با مقیاس بزرگ TXZ که برای آسیاب‌های معدنی، آسیاب‌های زغال سنگ، کاربردهای صنعت سیمان و سایر عملیات‌های سنگین که به گشتاور راه‌اندازی قابل توجهی نیاز دارند، طراحی شده است.

بررسی اجمالی محصول

موتور سنکرون سری TXZ با سرعت اصلی 250 دور در دقیقه کار می‌کند و معمولاً با زاویه 30 درجه نصب می‌شود. این موتورها عمدتاً برای ایستگاه‌های پمپاژ زهکشی استفاده می‌شوند و با درجه‌های حفاظتی IP20، IP21 و IP23 در دسترس هستند.

پیکربندی ساختاری

روش خنک‌کننده: موتورها با استفاده از سیستم‌های خنک‌کننده IC81W یا IC91W خنک می‌شوند.

کلاس حفاظت: هنگامی که محفظه اصلی حاوی قطعات زنده در معرض دید باشد، کلاس حفاظت IP54 است. برای محفظه‌هایی با اقدامات ضد گرد و غبار که در آن تمام قطعات زنده در معرض دید (به جز سیم‌پیچ‌ها) عایق‌بندی شده‌اند، کلاس حفاظت می‌تواند IP44 باشد.

روش‌های نصب

پیکربندی‌های نصب موجود شامل IM7311، IM7315، IM7312، IM7317 و IM7115 برای مطابقت با الزامات خاص کمپرسور عبارتند از:

IM7311: دو یاتاقان نوع صندلی، یک امتداد شفت استوانه‌ای، نصب افقی با پایه‌های برجسته و صفحه پایه کامل
IM7315: دو یاتاقان نوع صندلی، یک امتداد شفت فلنجی، نصب افقی با پایه‌های برجسته و صفحه پایه کامل
IM7312: دو یاتاقان نوع صندلی، دو امتداد شفت استوانه‌ای، نصب افقی با پایه‌های برجسته و صفحه پایه کامل
IM7317: دو یاتاقان نوع صندلی، یک امتداد شفت فلنجی و یک امتداد شفت استوانه‌ای، نصب افقی با پایه‌های برجسته و صفحه پایه کامل
IM7115: یک یاتاقان صندلی برای انتهای غیر امتداد شفت (اشتراک یاتاقان با بار)، یک امتداد شفت فلنجی، نصب افقی با پایه‌های برجسته و صفحه پایه کامل

پیکربندی‌های سفارشی با روش‌های خنک‌کننده، سطوح حفاظت و روش‌های نصب مختلف را می‌توان با توجه به نیازهای خاص کاربر تولید کرد.

ساخت موتور

این موتور دارای ساختار جعبه‌ای مربعی با ظاهری زیبا و طراحی فشرده است. اجزای اصلی شامل استاتور، روتور، تحریک‌کننده AC، دیسک کموتاسیون دوار، دستگاه تحریک استاتیک، جعبه اتصال، یاتاقان‌ها، خنک‌کننده (با محافظ نشت آب) و پایه هستند.

موتور اصلی به عنوان یک حفره مستقل عمل می‌کند، با تحریک‌کننده AC و دیسک کموتاسیون دوار که در خارج از یاتاقان صندلی انتهای غیر محرک قرار دارند. موتور اصلی از یک سیستم مجرای هوا استفاده می‌کند که گرما را از طریق سوراخ‌های تهویه در پایه موتور با هوای خنک‌کننده تبادل می‌کند. برای درایوهای دو امتداد شفت، تحریک‌کننده و کموتاتور دوار را می‌توان داخلی ادغام کرد. تحریک‌کننده AC، دیسک یکسوکننده دوار و روتور اصلی به صورت هم‌محور متصل می‌شوند و سیم‌های تحریک از طریق سوراخ سرب مرکزی شفت عبور می‌کنند.
