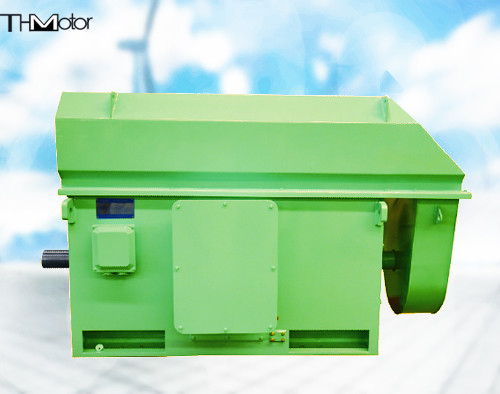

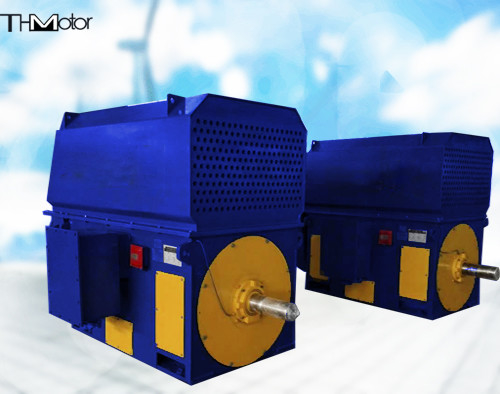

موتور سنکرون بدون جاروبک TMW با مقیاس بزرگ 300 دور در دقیقه 10 کیلو ولت IEC GB

TMW 500-36/2600 10KV موتور هم زمان بدون برس

TDMK(TMW) series of large-scale AC three-phase synchronous motors for mining mills comply with national standards such as JB/T1473-2000 "Technical Conditions for Large-scale Three-phase AC Synchronous Motors for Mining Mills". این سری از موتورها یک سقف فولاد جوشکاری، و حالت تهویه مطبوع باز تهویه طبیعی است، و همچنین می تواند به یک حالت تهویه مطبوع کانال کاملا بسته ساخته شده است.موتور و آسیاب با یک اتصال متصل می شوند، که فقط در حال تحمل گشتاور است، نه نیروی محوری و نیروی شعاعی. توصیه می شود که از یک اتصال کلاچ پنوماتیک استفاده شود، که برای شروع با بارهای بزرگ مفید است.نوع صندلی، معمولاً از ساختار حلقه روغن یا ساختار روغن مرکب (با ایستگاه روغن نازک) استفاده می کند.، بسته به ساختار خاص و بار. نوع صندلی بر روی صفحه پایه با یک صفحه پشتی عایق در وسط نصب شده است تا از تولید جریان گره جلوگیری شود.
این سری از محصولات به طور گسترده ای در انتقال آسیاب های گلوله ای معدن، آسیاب های چوبی، آسیاب های زغال سنگ و غیره استفاده می شود.

ویژگی های موتور TDMK ((TMW) سری TDMK500-36/2600 10KV
موتور افقی است.
تمدید عمود استوانه ای، سایر اشکال ترسیم (بدون کلید) اختیاری هستند.
پایه ی جوشکاری صفحه، پایه ی نوع جعبه ای اختیاری.
حامل کششی (نوع پوشش پایینی یا نوع صندلی) ، روانکاری ترکیبی (یا روانکاری ترکیبی + روغن فشار بالا) را اتخاذ کنید.
حلقه لغزنده در خارج از حالیکه در انتهای غیر شاخه قرار دارد، و یک موقعیت نصب رمزگذاری کننده در انتهای شاخه چرخش وجود دارد.پوشش حلقه لغزنده به پوشش آخر ثابت می شود.
از انتهای امتداد عمود، جعبه اتصال اصلی، جعبه اتصال اندازه گیری،و سیم کشی گرمایش در سمت راست پایه ماشین (یا سمت چپ با توجه به الزامات کاربر) واقع شده است.
یک خنک کننده آب-هوا با یک فن خنک کننده در بالای (یا سمت) قاب نوع جعبه نصب شده است.
با نصب صفحه پایین و بولت های لنگر، اختیاری با نصب صفحه پایین و بولت های لنگر، قرارداد سفارش نیاز به دستورالعمل های خاص دارد.
