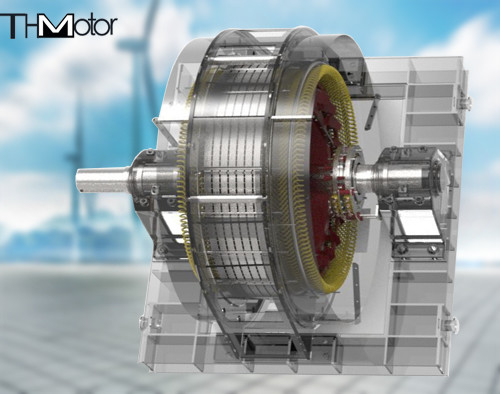

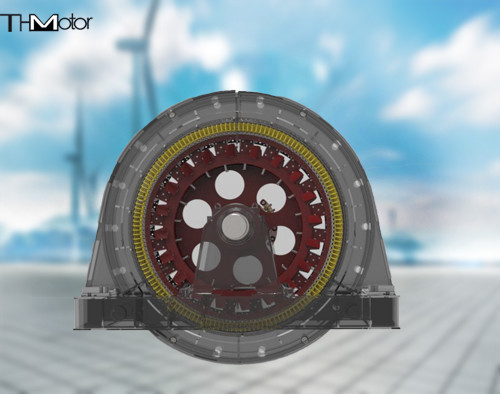

آسیاب معدن سه فاز AC موتور هم زمان IC37 IC81W

موتور سنکرون AC TDMK400KW برای دستگاه آسیاب معدن

موتورهای سنکرون سه فاز TDMK(TM) برای آسیاب های معدن به طور ویژه برای کارخانه های نورد طراحی شده اند. حالت راه اندازی، راه اندازی با فشار کامل است. اگر ظرفیت شبکه کافی نباشد، ولتاژ را می توان به طور مناسب برای راه اندازی کاهش داد. ساخت مطابق با GB755 "الزامات فنی اساسی برای ماشین های الکتریکی دوار" و JB8/DQ3449 "شرایط فنی برای موتورهای سنکرون سه فاز بزرگ سری TK" است.

موتور سنکرون سه فاز TDMK(TM) برای آسیاب معدن برای ارتفاعی که از 1000 متر تجاوز نمی کند و دمای متوسط خنک کننده که از 40 درجه سانتیگراد تجاوز نمی کند، مناسب است. ولتاژ نامی این سری از موتورها 6000 ولت است و 3000 ولت و 10000 ولت نیز می تواند با توجه به نیاز کاربر ارائه شود. محدوده انحراف ولتاژ مجاز +5٪ است، فرکانس توان نامی 50 هرتز است و ضریب توان نامی 0.9 (پیشرو) است.

موتور سنکرون سه فاز برای آسیاب معدن TDMK(TM) دارای یک انتهای شفت استوانه ای است و جهت چرخش آن باید در جهت مشخص شده توسط علامت چرخانده شود. جهت چرخش به طور کلی در هنگام مشاهده از انتهای حلقه جمع کننده، خلاف جهت عقربه های ساعت است. در جهت عقربه های ساعت. هنگامی که موتور و آسیاب توسط یک کوپلینگ به هم متصل می شوند، امتداد شفت موتور نمی تواند نیروی شعاعی خارجی یا نیروی محوری را تحمل کند.

سیستم تحریک موتور سنکرون سه فاز TDMK(TM) برای آسیاب معدن، دستگاه تحریک تریستور را اتخاذ می کند. موتور اجازه می دهد تا با ولتاژ کامل مستقیماً راه اندازی شود. اگر شبکه برق کاربر اجازه راه اندازی مستقیم با ولتاژ کامل را ندهد، می توان از راه اندازی کاهشی نیز استفاده کرد. در این زمان، جریان راه اندازی موتور متناسب با ولتاژ ترمینال کاهش می یابد و گشتاور راه اندازی متناسب با مربع ولتاژ ترمینال کاهش می یابد. سیم های استاتور: شش سیم وجود دارد، به ترتیب U1، VI، W1، U2، V2، W2، و از کابل های لاستیکی ولتاژ بالا برای بیرون کشیدن روی گیره های پایین قاب استفاده می شود و همچنین می توان آن را به یک جعبه اتصال برای سیم کشی در صورت نیاز تبدیل کرد.
