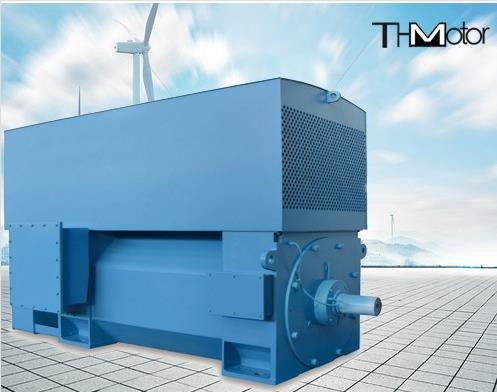

موتورهای AC ولتاژ بالا 400 تا 6000 کیلووات IP23، موتورهای القایی الکتریکی

IP23 IP54 IP55 موتورهای AC ولتاژ بالا الکتریکی برای فولاد رول

مرور کلی محصول

Y. درجه قدرت، عملکرد الکتریکی، ابعاد نصب و تحمل موتورهای آسنکرون سه فاز متوسط ولتاژ بالا سری YKS و YKK (شماره فریم)355-630) مطابق با استاندارد ملی gb755 درجه بندی و عملکرد موتور چرخش، استاندارد کمیسیون بین المللی الکتروتکنیک یعنی C34-1 درجه بندی و عملکرد موتور چرخش و استانداردهای صنعت ماشین آلات jb/t7593، jb/t10315.1، jb/t10315.2، و غیره

بر اساس gb4942.1 و iec34-5، درجه حفاظت از محفظه این سری موتورها شامل IP23، ipw24،IP44 و IP54 به ترتیب موتور IP23 می تواند به IP44 (تهویه لوله) مطابق با نیازهای کاربر ساخته شود اگر کاربران به درجه های حفاظت دیگر نیاز داشته باشند، می توانند به صورت جداگانه عرضه شوند.

روش های خنک کننده این سری موتورها ic01، ic611 و ic81w بر اساس gb/t1993 و روش های خنک کننده iec34-6 برای ماشین های الکتریکی چرخش هستند.می توانند به صورت جداگانه عرضه شوند.

ساختار و نوع نصب این سری موتورها IMB3 (افقی با پای) است که با gb997 و iec34-7 مطابقت دارد.

1شرح سازمان

پایه موتور توسط صفحه فولادی جوش داده شده و ساختار جعبه مربع کلی را اتخاذ می کند که دارای ویژگی های وزن سبک و سفتی قوی است.استاتور ساختار نصب مطبوعات خارجی را اتخاذ می کند، پیچ و تاب استاتور عایق کلاس F را اتخاذ می کند و انتهای آن به طور محکم متصل می شوند. کل استاتور فرآیند رنگ بدون محلول (VPI) تحت فشار خلاء را اتخاذ می کند.بنابراین استاتور تبدیل به یک کل جامد با عملکرد الکتریکی خوب و عملکرد ضد رطوبت می شود

دو نوع روتور وجود دارد: آلومینیوم ریخته شده و نوار مس. روتور آلومینیوم ریخته شده از آلومینیوم خالص ریخته شده است. روتور نوار مس توسط نوار مس در شکاف قرار گرفته است.و نوار مسي و سر

حلقه از روش جوش قابل اعتماد استفاده می کند

در صورت استفاده از لوله های چرخدار، باید در حالت زیر باشد:با روغن روان شده و مجهز به دستگاه های روغن و تخلیه روغن است، که می تواند بدون متوقف کردن ماشین سوخت شود در صورت قرار گرفتن در حال حرکت، سیستم تامین روغن به طور کلی توسط کاربر فراهم می شود،و بهره وری موتور کمی کمتر از آن در ورق داده های فنی با توجه به استانداردهای مربوطه است جعبه خروجی اصلی با توجه به استاندارد آلمان DIN طراحی شده است، و درجه حفاظت IP54 است. آن را به طور کلی در سمت راست موتور نصب می شود (از طرف پایان تمدید گودال دیده می شود) با توجه به نیازهای کاربر،همچنین می تواند در سمت چپ نصب شود. سوراخ خروجی از جعبه وقوع می تواند در چهار جهت تغییر: بالا، پایین، چپ و راست وجود دارد یک دستگاه زمین جداگانه در جعبه خروجی اصلی

موتور به طور کلی یک تمدید گودال است و کلید تمدید گودال کلید مسطح است که همچنین می تواند به گسترش گودال دوگانه به عنوان مورد نیاز توسط کاربر ساخته شده است

اگر کاربران نیاز داشته باشند، آنها می توانند استاتور پیچ و تابش و عناصر اندازه گیری درجه حرارت را نصب کنند، و همچنین بخاری های ضد رطوبت برای خاموش کردن

مشخصات محصول
