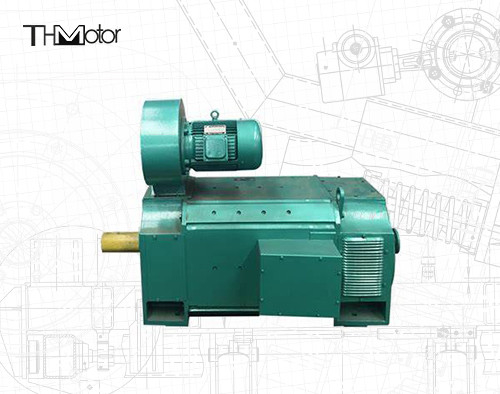

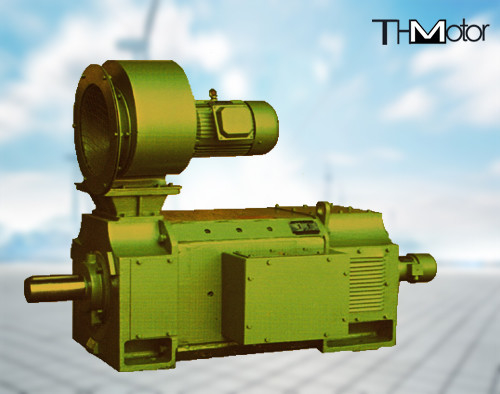

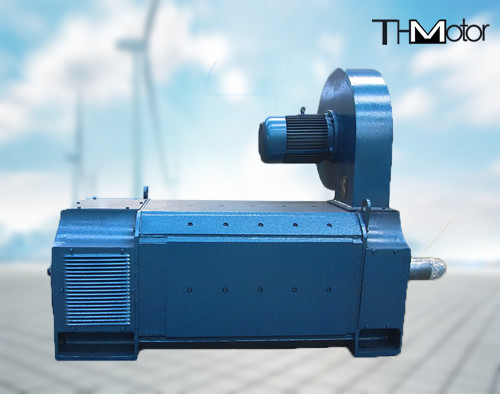

درایو موتور DC ZSN4 کوره دوار سیمان موتور DC IC37 IC81W





موتور DC سری ZSN4 یک محصول جدید است که توسط کارخانه ما بر اساس موتور DC Z4 و با توجه به شرایط کاری درایو اصلی کوره دوار در کارخانه سیمان توسعه یافته است.
این سری از موتورها ساختار چند ضلعی را با استفاده از فضای بالا اتخاذ می کنند. یوغ استاتور از نوع لمینت شده است که برای منبع تغذیه یکسو کننده مناسب است و می تواند شرایط کاری جریان ضربانی و تغییر سریع جریان (تغییر بار) را تحمل کند. درجه عایق موتور F است و ساختار عایق قابل اعتماد و فرآیند اشباع برای اطمینان از عملکرد عایق پایدار و اتلاف حرارت خوب اتخاذ شده است. با توجه به شرایط کاری خاص کوره دوار سیمان، طراحی و تولید شده است به طوری که گشتاور راه اندازی موتور می تواند به 2.5 برابر گشتاور نامی برسد. با هدف محیط گرد و غبار کارخانه سیمان، روش خنک کننده تهویه مجرایی اتخاذ شده است تا از عملکرد ایمن و قابل اطمینان موتور در محیط خشن با گرد و غبار زیاد اطمینان حاصل شود.
ابعاد نصب خارجی این سری از موتورها به جز بعد محوری "B" بین دو سوراخ گوشه پایینی، با استاندارد بین المللی IEC72 مطابقت دارد.

عملکرد موتور:
1. موتور باید تحت شرایط استفاده زیر به صورت نامی کار کند:
1.1. ارتفاع نباید از 1000 متر تجاوز کند.
1.2. دمای محیط خنک کننده که وارد موتور می شود نباید از 40 درجه سانتیگراد تجاوز کند.
1.3. موتور در سیستم وظیفه مداوم (S1) است.
1.4. مدار آرمیچر موتور و تحریک توسط منبع تغذیه استاتیک تغذیه می شوند و همچنین می توانند توسط یک مجموعه ژنراتور DC تغذیه شوند.
1.5. برای موتور با تهویه و خنک کننده مجرایی، حجم هوا و فشار هوا باید الزامات جدول زیر را برآورده کند و ورودی هوا در پوشش انتهایی در سمت غیر کموتاتور موتور قرار دارد.
اندازه قاب حجم هوا (m3/h) فشار استاتیک (Pa)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2. کلاس عایق موتور کلاس F است.
3. ولتاژ نامی آرمیچر موتور 440 ولت است و 400 ولت، 220 ولت یا ولتاژهای دیگر نیز می توانند با توجه به نیاز کاربر مشتق شوند: ولتاژ آرمیچر پایین، تنظیم سرعت گشتاور ثابت است، تحت شرایط جریان آرمیچر مداوم، حداقل سرعت موتور می تواند به 20 دور در دقیقه برسد، گشتاور نامی هنوز هم می تواند در این زمان حفظ شود و سرعت پایدار است.
4. ولتاژ تحریک نامی موتور 180 ولت است و ولتاژهای تحریک دیگر نیز می توانند مشتق شوند. برای اطمینان از عایق قابل اطمینان سیستم تحریک، هنگام قطع مدار تحریک، یک مقاومت آزاد کننده باید به صورت موازی در دو انتهای سیم پیچ تحریک متصل شود تا از پتانسیل خود القایی جلوگیری شود. هنگامی که ولتاژ تحریک 180-220 ولت است، مقدار آن حدود 7 برابر مقدار مقاومت سرد سیم پیچ تحریک است. اگر ولتاژ تحریک 320 ~ 370 ولت باشد، مقدار آن حدود 5 برابر است.
5. مقدار راندمان در برگه اطلاعات فنی، راندمان در توان نامی، ولتاژ نامی و سرعت نامی است، شامل تلفات تحریک می شود، اما شامل توان مورد نیاز دستگاه تهویه نمی شود.
6. موتور ZSN4-225 سیم پیچ های جبرانی ندارد، اما سیم پیچ های تحریک سری دارد.
7. موتور مجهز به ترمینالی با علامت اتصال زمین است.
8. عملکرد این سری از موتورها با الزامات استانداردهای ملی GB755-87; JB6316-92; IEC34-1 مطابقت دارد.

توان نامی: 40 کیلووات - 355 کیلووات
ولتاژ نامی: نرمال 220 ولت، 400 ولت، 440 ولت، 660 ولت
سرعت: 750 دور در دقیقه / 1000 دور در دقیقه / 1500 دور در دقیقه
کلاس حفاظت: IP21S
روش خنک کننده: IC01/IC06/IC17/IC37
کلاس عایق: F
