Z4 کارخانه های نورد برش فلز صنعت متالورژی موتورهای DC 1500 دور در دقیقه

موتورهای DC سری Z4 برای کارخانه‌های نورد صنعت متالورژی، ابزار ماشین‌کاری فلزات

بررسی اجمالی محصول

موتورهای DC سری Z4 می‌توانند به طور گسترده در بخش‌های صنعتی مختلف مانند کارخانه‌های نورد صنعت متالورژی، ابزار ماشین‌کاری فلزات،

کاغذسازی، رنگرزی و بافندگی، چاپ، سیمان، ماشین‌آلات اکستروژن پلاستیک و غیره استفاده شوند. برای مشخصات مختلف، محدوده نرخ حرکت ثابت و تنظیم سرعت مغناطیسی ضعیف می‌تواند به 1.0-3.0 برابر سرعت نامی برسد و گشتاور ثابت ولتاژ آرمیچر را کاهش می‌دهد و تنظیم سرعت رو به پایین می‌تواند تا 20 دور در دقیقه باشد.

ابعاد نصب خارجی این سری از موتورها با استاندارد بین‌المللی IEC72 به جز بعد محوری 'B' بین دو سوراخ پا مطابقت دارد.

عملکرد و الزامات فنی این سری از موتورها را می‌توان مطابق با استاندارد کمیسیون الکتروتکنیکی بین‌المللی، IEC34-1 یا استاندارد ملی آلمان غربی DIN57530 ارزیابی کرد.

این سری از موتورها ساختار چند ضلعی را با استفاده از فضای بالا اتخاذ می‌کنند. یوغ استاتور از نوع لمینت شده است، مناسب برای منبع تغذیه یکسو کننده، و می‌تواند شرایط کاری جریان ضربانی و تغییر سریع جریان (تغییر بار) را تحمل کند. قطب‌ها با موقعیت‌یابی دقیق نصب می‌شوند و بنابراین کموتاسیون خوبی دارند.

درجه عایق موتور F است و ساختار عایق قابل اعتماد و فرآیند اشباع برای اطمینان از عملکرد عایق پایدار و اتلاف حرارت خوب اتخاذ شده است.

این سری از موتورها دارای ویژگی‌های اندازه کوچک، عملکرد خوب، وزن سبک، توان خروجی بالا، راندمان بالا و قابلیت اطمینان بالا هستند و می‌توانند با موتورهای سطح پیشرفته بین‌المللی رقابت کنند.

موتور می‌تواند برای مدت طولانی بدون یک راکتور صاف کننده خارجی با منبع تغذیه یکسو کننده پل سه فاز کاملاً کنترل شده کار کند. موتور با ولتاژ نامی 160 ولت توسط منبع تغذیه پل تک فاز تغذیه می‌شود. در این زمان، مدار آرمیچر باید به یک راکتور متصل شود تا جریان ضربانی را سرکوب کند. مقدار اندوکتانس در جدول نشان داده شده است.

2. معرفی ساختار

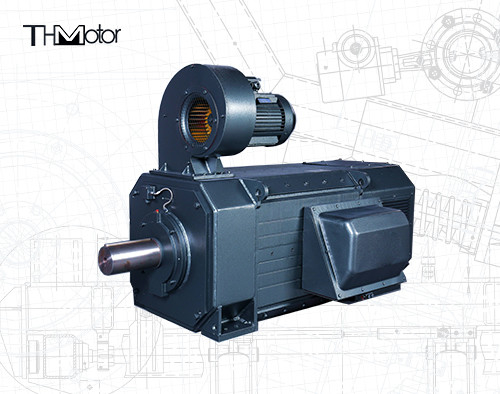

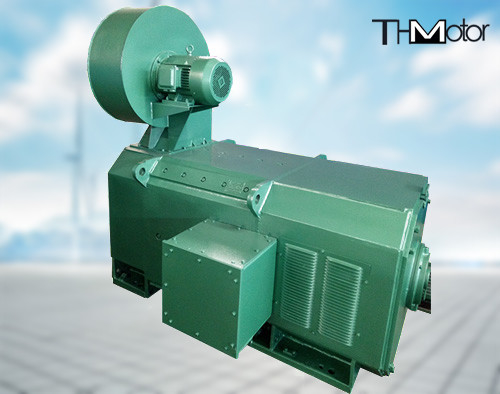

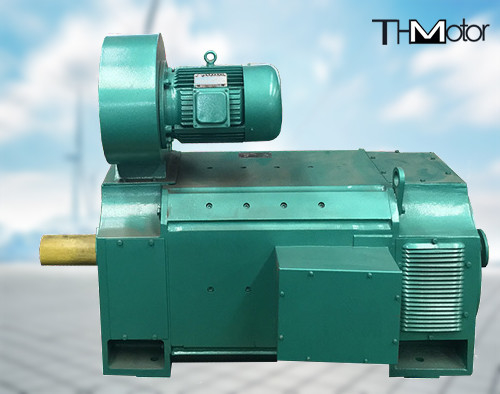

موتور DC سری Z4 ساختار هشت ضلعی کاملاً لمینت شده را اتخاذ می‌کند که نه تنها دارای نرخ استفاده از فضای بالا است، بلکه می‌تواند تغییرات جریان دینامیکی و تغییرات سریع جریان بار را هنگام تغذیه توسط یک یکسو کننده استاتیک تحمل کند.

روش خنک‌کننده اصلی موتور IC06 است، یعنی تهویه خارجی با دمنده خود؛ همچنین می‌تواند IC17 باشد، یعنی ورودی هوای خنک‌کننده یک لوله است و خروجی یک اگزوز کرکره‌ای است؛ همچنین می‌تواند IC37 باشد، یعنی ورودی و خروجی هوای خنک‌کننده لوله هستند. و اشکال مشتق شده زیادی وجود دارد، مانند نوع خود تهویه، نوع فن محوری، نوع بسته، نوع خنک‌کننده هوا/هوا و غیره. حجم هوای خنک‌کننده، فشار هوا و توان موتور فن مورد نیاز برای هر موتور با اندازه قاب را در جدول 1 ببینید. سطح حفاظت اصلی کل سری موتورها IP21S است.

موقعیت جعبه خروجی موتور از انتهای انتقال (نه انتهای کموتاتور) در سمت راست قاب (یعنی جعبه جلو) مشاهده می‌شود. اگر کاربر نیاز داشته باشد که جعبه خروجی در سمت دیگر قاب قرار گیرد، هنگام سفارش، جعبه معکوس را مشخص کنید. شفت موتور اساساً یک امتداد شفت تک است و جهت شفت رو به جعبه خروجی (جعبه مثبت) شفت چپ است. اگر کاربر نیاز داشته باشد، می‌توان آن را به امتداد شفت دوتایی نیز تبدیل کرد. جهت اصلی چرخش شفت از انتهای کموتاتور به صورت خلاف جهت عقربه‌های ساعت مشاهده می‌شود. حالت انتقال موتور کوپلینگ الاستیک است. همچنین می‌توان از آن در حالت انتقال با یک نیروی شعاعی خاص (انتقال تسمه یا چرخ دنده) استفاده کرد و نیروی شعاعی مجاز نباید بیشتر از مقدار روی منحنی در پیوست B باشد.

3. دستورالعمل سفارش

1. قبل از ثبت سفارش، لطفاً نمونه محصول را بررسی کنید تا مشخصات مدل و سایر داده‌های محصول مورد نیاز را تعیین کنید و تا حد امکان محصولات مشخصات استاندارد ذکر شده در نمونه را انتخاب کنید. لطفاً مدل موتور، توان، ولتاژ، سرعت چرخش، حالت تحریک، ولتاژ تحریک و فرم نصب ساختاری و سایر داده‌ها را در قرارداد سفارش مشخص کنید، مانند Z4-180-31 37KW 440V 1000r/min جداگانه تحریک شده 180V، افقی با پا یا IMB3.
2. هنگامی که الزامات خاصی برای محصول وجود دارد، مانند امتداد شفت دوتایی، موقعیت جعبه معکوس جعبه خروجی، چرخش معکوس شفت و غیره، باید به وضوح در قرارداد مشخص شود.
3. اگر انواع و مشخصات مورد نیاز در این کاتالوگ ذکر نشده است، یا الزامات خاص دیگری وجود دارد، باید پس از مذاکره و توافق بین دو طرف، یک قرارداد یا توافقنامه تولید آزمایشی امضا شود.
4. به جز کلید امتداد شفت موتور، تمام لوازم جانبی در محدوده عرضه گنجانده نشده است. اگر کاربران به لوازم جانبی یا قطعات یدکی مانند برس، نگهدارنده برس و غیره نیاز دارند، لطفاً لوازم جانبی یا قطعات یدکی مورد نیاز را از قبل در قرارداد مشخص کنید. مشخصات نام و مقدار.
5. اگر محیط استفاده خاص است، باید به نوع گرمسیری مرطوب تبدیل شود، لطفاً "TH" را پس از مدل اصلی مشخص کنید.
