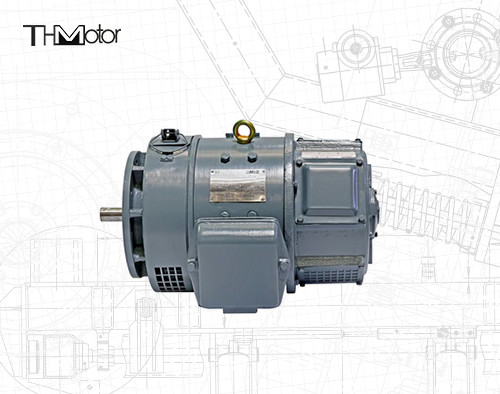

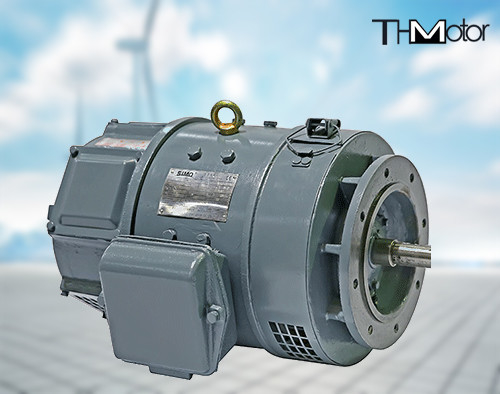

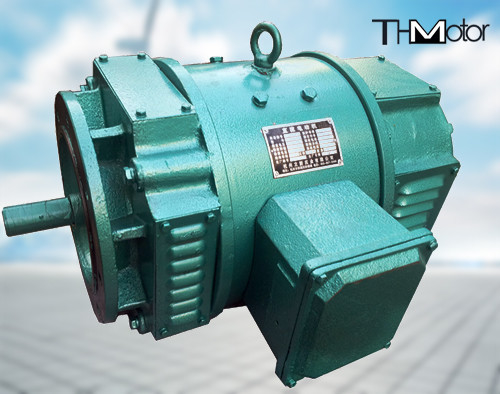

CE IEC سری Z2 موتور DC کوچک ولتاژ بالا 115v 220v z2 موتورهای DC کوچک

موتورهای DC کوچک سری Z2

بررسی اجمالی محصول

I. مرور کلی
1. موتورهای DC کوچک سری Z2 سری استاندارد موتورهای DC کوچک هستند که توسط وزارت صنعت ماشین‌آلات جمهوری خلق چین JB1104-68 صادر شده‌اند. این موتورها دارای مزایای عملکرد قابل اعتماد و قیمت پایین هستند و هنوز هم به طور گسترده در ماشین‌آلات چاپ و رنگرزی، ماشین‌آلات بسته‌بندی، ماشین‌آلات پلاستیک و سایر صنایع استفاده می‌شوند.

2. موتورهای DC کوچک سری Z2 به 11 اندازه فریم تقسیم می‌شوند و هر اندازه فریم دارای دو طول هسته است. سه نوع موتور DC، ژنراتور DC و ژنراتور تنظیم ولتاژ DC وجود دارد که برای محیط کار عادی مناسب هستند. موتور برای انتقال عمومی استفاده می‌شود، ژنراتور به عنوان منبع تغذیه DC عمومی استفاده می‌شود و ژنراتور تنظیم ولتاژ به عنوان بسته باتری استفاده می‌شود.

3. حالت تحریک: موتور شنت یا تحریک دیگری با مقدار کمی سیم‌پیچ پایدار است.
ژنراتور یک تحریک پیچیده یا مغناطیسی تحریک دیگر (ژنراتور با ولتاژ نامی 230 ولت) است. ژنراتور تنظیم ولتاژ یک مغناطیسی تحریک موازی (بدون سیم‌پیچ تحریک سری) است.
ولتاژ مغناطیسی تحریک دیگر موتور از 110 ولت یا 220 ولت ساخته شده است.
ولتاژ نامی موتور 110 ولت است و فقط یک ولتاژ تحریک جداگانه 110 ولت وجود دارد.

4. موتور را می‌توان با تسمه V شکل، چرخ دنده خاردار یا کوپلینگ الاستیک هدایت کرد و یاتاقان موتور برای رانش محوری استفاده نمی‌شود.

5. موتورهای سری Z2 را می‌توان به موتورهای DC گرمسیری مرطوب (TH) با خواص ضد رطوبت، ضد کپک و ضد دود برای استفاده در مناطق گرمسیری مرطوب با توجه به الزامات استفاده ساخت که باید جداگانه توافق شود.
سری Z2 2-11# را می‌توان به یک مکانیسم مشتق از تاکومتر ZYS-A نیز تبدیل کرد.

6. سری اصلی موتورهای سری Z2 موتورهای خود تهویه هستند. هنگامی که ولتاژ آرمیچر اعمال شده برای کاهش سرعت کاهش می‌یابد، گشتاور به طور متناسب با کاهش سرعت کاهش می‌یابد.

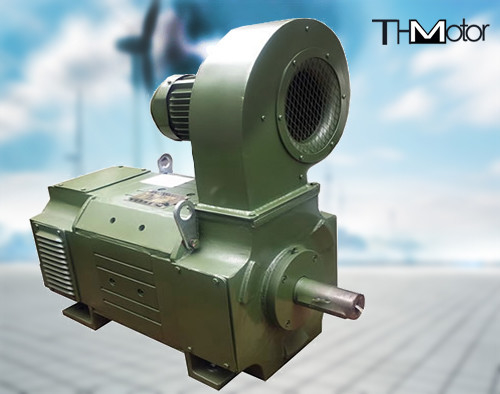

7. موتورهای سری Z2 6-11 را می‌توان به یک نوع ساختار دمنده خارجی نیز تبدیل کرد و دمنده در بالای پوشش انتهایی انتهای شفت نصب می‌شود.

8. موتورهای سری Z2 موتورهای DC کوچک برای مصارف صنعتی عمومی هستند. موتورها برای درایو الکتریکی با محدوده تنظیم سرعت توان ثابت بیش از 2:1 و ظرفیت اضافه بار بیش از 1.5 برابر گشتاور نامی مناسب هستند. می‌توان از آن در ماشین‌ابزارهای برش فلز، کاغذسازی، رنگرزی و بافندگی، چاپ، سیمان و سایر صنایع استفاده کرد. ژنراتور را می‌توان به عنوان منبع تغذیه، روشنایی یا منبع تغذیه ولتاژ ثابت دیگر استفاده کرد.

دوم، ساختار و نوع نصب
1. موتور یک شفت یک طرفه است، با توجه به نیاز کاربر. می‌توان آن را به صورت دو محوره ساخت. موتورهای فریم شماره 1-6 می‌توانند گشتاور نامی را با توجه به حالت انتقال 4 مرور کلی منتقل کنند، در حالی که فریم شماره 7-11، انتهای شفت انتهای کموتاتور توسط یک کوپلینگ هدایت می‌شود که می‌تواند گشتاور نامی را منتقل کند و از یک مثلثی استفاده می‌کند. درایو چرخ دنده خاردار تسمه ای فقط می‌تواند 50٪ از گشتاور نامی را منتقل کند.
2. موقعیت جعبه خروجی موتور افقی، از انتهای شفت، در سمت چپ پایه دستگاه است. با توجه به نیاز کاربر، موقعیت جعبه خروجی را می‌توان در سمت راست پایه دستگاه ساخت، اما باید هنگام سفارش مشخص شود.
3. موتورهای DC سری Z2 می‌توانند به طور معمول در چرخش رو به جلو یا معکوس کار کنند.
4. جهت چرخش ژنراتورهای سری Z2 و ژنراتورهای تنظیم ولتاژ از انتهای شفت خلاف جهت عقربه‌های ساعت در نظر گرفته می‌شود. با توجه به الزامات استفاده، می‌توان آن را به ژنراتورهای چرخش در جهت عقربه‌های ساعت یا ژنراتورهای تنظیم ولتاژ نیز تبدیل کرد، اما باید هنگام سفارش به آن توجه کرد. روشن.
5. ژنراتورهای سری Z2 و ژنراتورهای تنظیم ولتاژ را می‌توان به عنوان یک مجموعه کامل از مجموعه‌های ژنراتور که با موتورهای ناهمزمان سه فاز سری Y مطابق با الزامات سفارش مطابقت دارند، عرضه کرد.
6. توان نامی ژنراتور تنظیم ولتاژ، توان در ولتاژ متوسط (135 ولت برای 110/160 ولت و 270 ولت برای 220/320 ولت) است. هنگامی که ولتاژ بالاتر از ولتاژ متوسط است، توان خروجی آن بیشتر از توان نامی نیست. توان، هنگامی که ولتاژ کمتر از ولتاژ متوسط است، جریان خروجی آن بیشتر از جریان نامی نیست.
7. ژنراتور DC یا ژنراتور تنظیم ولتاژ DC فقط یک نوع افقی با پایه روی پایه است.
3. شرح مدل
Z به معنای جریان "مستقیم" است، 2 به معنای طراحی نهایی ملی دوم است، عدد بعد از خط افقی به معنای شماره فریم و طول هسته آهنی است. در -112، 11 نشان دهنده فریم 11 و 2 نشان دهنده هسته آهنی بلند است.
4. عملکرد محصول
1. ولتاژ آرمیچر سری اصلی موتورهای DC 1110 ولت است. دو نوع 220 ولت وجود دارد و سرعت نامی 3000 دور در دقیقه، 1500 دور در دقیقه، 1000 دور در دقیقه، 750 دور در دقیقه و 600 دور در دقیقه است.
2. ولتاژ نامی سری اصلی ژنراتورهای DC 115 ولت و 230 ولت است و سرعت نامی 2850 دور در دقیقه، 1450 دور در دقیقه است. nfn960 دور در دقیقه، در مجموع 3 نوع.
3. ولتاژ نامی سری اصلی ژنراتورهای DC 110 ولت/160 ولت و 220 ولت/320 ولت است و سرعت نامی 2850 دور در دقیقه و 1450 دور در دقیقه است.
4. علاوه بر سه سری اصلی موتورهای فوق، ولتاژ آرمیچر 180 ولت است، داده‌های فنی در جدول 6 نشان داده شده است و ولتاژ آرمیچر 440 ولت است.
5. علاوه بر داده‌های ذکر شده در بالا، هر موتوری با هر مشخصاتی را می‌توان به سطوح ولتاژ دیگر (اما نه بیشتر از حداکثر ولتاژ مجاز توسط مشخصات) و توان و سرعت مربوطه مشتق کرد، اما باید جداگانه مذاکره شود.
