2200kW موتور انژکتور روتور زخم بالا IC37 IC81W

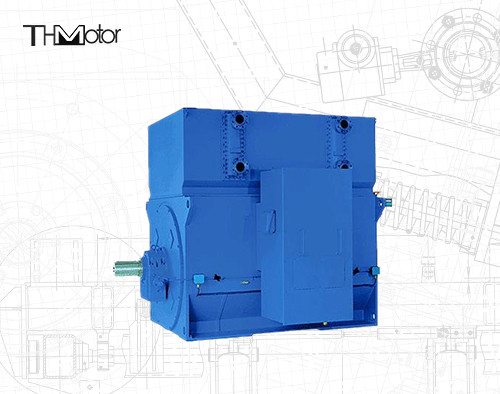

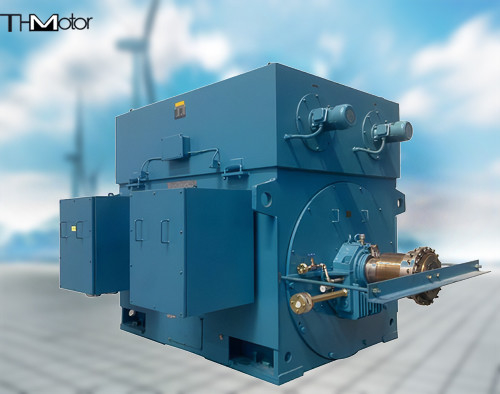

موتور القایی روتور سیم‌پیچی شده YRKK 2200kw، موتور القایی گشتاور بالا

بررسی اجمالی محصول

موتورهای آسنکرون سه فاز ولتاژ بالا سری YRKK (H355～1120) 6KV، 10KV، موتورهای آسنکرون روتور سیم‌پیچی شده هستند. سطح حفاظت این سری از موتورها IP44 یا IP54 است و روش خنک‌کننده IC611، IC616، IC666 (به GB/T1993 مراجعه کنید) است.
این سری از موتورها دارای مزایایی از جمله راندمان بالا، صرفه‌جویی در انرژی، نویز کم، لرزش کم، وزن سبک، عملکرد قابل اعتماد، نصب و نگهداری آسان و غیره هستند.

این سری از موتورها می‌توانند گشتاور راه‌اندازی افزایش‌یافته را تحت جریان راه‌اندازی کم ارائه دهند و می‌توانند سرعت را در یک محدوده مشخص تنظیم کنند. این موتورها برای موارد زیر مناسب هستند: ظرفیت مدار تغذیه برای راه‌اندازی موتور روتور قفس سنجابی کافی نیست؛ زمان راه‌اندازی طولانی است و زمان راه‌اندازی بیش از حد طولانی است. مکررتر؛ مواردی که تنظیم سرعت در محدوده کوچکی مورد نیاز است. مانند: وینچ کششی، آسیاب نورد، دستگاه سیم‌کشی و غیره.

این سری از موتورها ساختار عایق کلاس F را اتخاذ می‌کنند. ساختار یاتاقان مطابق با IP54 و IP64 طراحی شده است. H355～630 روغن‌کاری با گریس را اتخاذ می‌کند و H710～1000 روغن‌کاری اجباری با روغن نازک یاتاقان لغزشی را اتخاذ می‌کند.

ساختار و نوع نصب این سری از موتورها IMB3 است، رتبه‌بندی بر اساس کارکرد مداوم (S1) است، فرکانس نامی موتور 50 هرتز است و ولتاژ نامی 6KV و 10KV است. با کاربر توافق شده است.
دوم، معنی مدل موتور ولتاژ بالای YRKK
مثال: YRKK 3552-4
"YRKK" به معنای موتور آسنکرون روتور سیم‌پیچی شده محصور با خنک‌کننده هوا به هوا است.
"3552" نشان می‌دهد که ارتفاع مرکز پایه 355 میلی‌متر است و هسته آهن شماره 2 بلند است. "4" تعداد قطب‌ها را نشان می‌دهد.
3. دستورالعمل‌های سفارش برای موتورهای ولتاژ بالای YRKK
(کاربران باید الزامات زیر را هنگام سفارش مشخص کنند)
مدل موتور (YRKK3552-4)
روش نصب (IMB3)
توان نامی (185kW)
کلاس حفاظت (IP44 یا IP54)
ولتاژ نامی (6000V)
روش خنک‌کننده (IC611)
فرکانس نامی (50Hz)
کلاس عایق (کلاس F)
سرعت همزمان (1500 دور در دقیقه)
شرایط محیطی (ارتفاع 1000 متر، دمای محیط 40 درجه سانتی‌گراد)
سطح توان، اندازه نصب و عملکرد الکتریکی موتورهای سری YRKK با استاندارد صنعتی JB/T7594 "شرایط فنی برای موتورهای آسنکرون سه فاز روتور سیم‌پیچی شده ولتاژ بالا سری YR" و سایر استانداردهای مربوطه مطابقت دارد و اندازه نصب و سطح توان آن نیز با استانداردهای IEC72-2 مطابقت دارد.
روش‌های خنک‌کننده موتورهای سری YRKK مطابق با استانداردهای GB1993 و IEC34-6 "روش‌های خنک‌کننده موتور" IC01، IC81W و IC611 است. روش نصب این سری از موتورها ساختار نصب پای افقی (!MB3) است که با مقررات GB997 و IEC34 -7 "کد ساختار و نوع نصب موتور" مطابقت دارد. اگر کاربر الزامات دیگری داشته باشد، می‌توان جداگانه مذاکره کرد.
