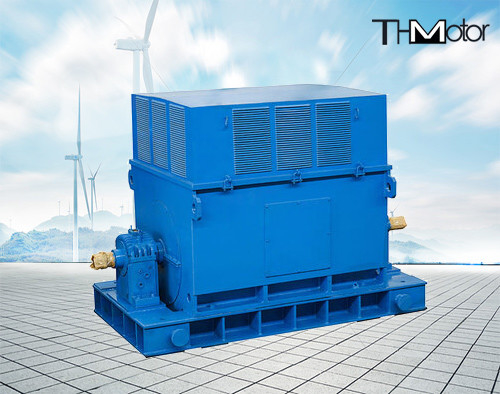

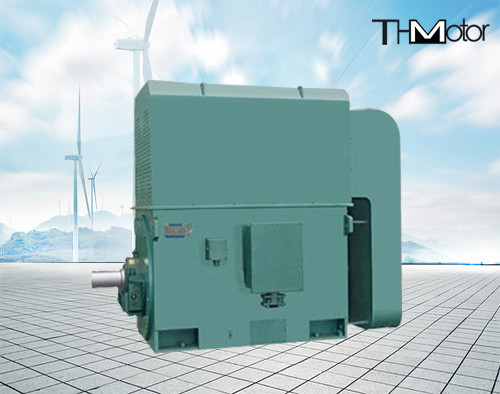

موتورهای الکتریکی 50hz 5000kw ولتاژ بالا

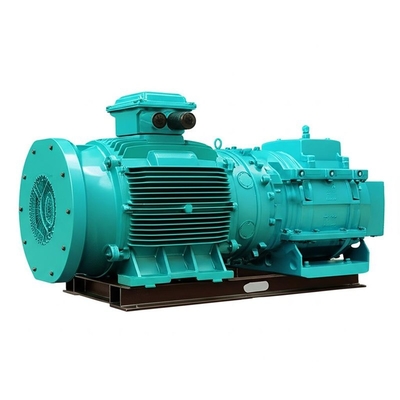

YK5000-2 موتور با سرعت بالا 50Hz 5000KW 10kV موتور ولتاژ برقی بالا

بررسی اجمالی محصول

موتورهای با ولتاژ پر سرعت سری YK موتورهای ناهمزمان سه فاز بزرگ هستند. دمای محیط کار 40 ~ 0C است و ارتفاع از 90 ٪ تجاوز نمی کند. درجه عایق سیم پیچ موتور درجه F است. عملکرد قابل اعتماد در شرایط مختلف. سیم پیچ ها در خلاء VPI خیس شده و عمر طولانی مدت دارند. افزایش دمای مجاز موتور 80K است.
این موتور دارای دو انتهای شفت است و از هر دو انتها می توان برای رانندگی ماشین آلات پشتیبانی استفاده کرد. جریان مطلق بین یاتاقان در یک انتهای موتور و صفحه پایه ایجاد می شود.
این سری از محصولات از مواد نفیس و به خوبی ساخته شده است ، با راندمان بالا و صرفه جویی در مصرف انرژی ، سر و صدای کم ، لرزش کم ، عملکرد قابل اعتماد و استفاده راحت ، نصب و نگهداری.

2 توصیف مدل
مدل موتور از سه بخش تشکیل شده است: کد محصول ، کد مشخصات و کد محیط زیست. کد محصول توسط کد سری موتور نشان داده شده است ، و معانی به شرح زیر است:
موتور ناهمزمان سه فاز با سرعت بالا با سرعت بالا.
کد مشخصات از قدرت ، تعداد قطب ها و قطر بیرونی قطعات پانچ استاتور تشکیل شده است.

3 توصیف ساختار
این موتور ساختار بین المللی از نوع جعبه را در سطح بین المللی اتخاذ می کند ، پایه و پوشش انتهایی توسط صفحات فولادی جوش داده می شود ، با استحکام و وزن سبک. پس از برداشتن پوشش محافظ (یا خنک کننده) ، می توانید داخل موتور را مشاهده کرده و به آن دسترسی پیدا کنید ، که برای نصب و نگهداری موتور مناسب است.
استاتور یک ساختار مطبوعات خارجی را اتخاذ می کند. سیم پیچ استاتور از مواد عایق کلاس F و مواد ضد کورونا ساخته شده است و انتهای سیم پیچ توسط یک فرآیند اتصال ویژه ثابت است که محکم و قابل اعتماد است. کل استاتور با فشار خلاء تحت فشار کلاس F بدون رنگ (VPI) تحت درمان قرار می گیرد. در نتیجه ، موتور دارای عملکرد عایق عالی و قابل اعتماد و قابلیت های ضد رطوبت و مقاوم در برابر ضربه است.
این سری از موتورها یاتاقان های کشویی نوع صندلی را تصویب می کند و موتور دارای پایه نصب است. سطح حفاظت از نوع اصلی آن IP23 ، IP44 ، IP54 است. به عنوان مثال ، هنگامی که موتور سطح حفاظت بالاتری دارد ، سطح حفاظت از یاتاقان نیز افزایش می یابد. به طور کلی ، روغن کاری فشار فشار اتخاذ شده است ، و کاربران باید با توجه به مقدار روغن یاتاقان ارائه شده توسط شرکت ما ، یک ایستگاه روغنی نازک را پیکربندی کنند.
فن روتور یک فن جریان محوری با راندمان بالا و کم مصرف را اتخاذ می کند. از آنجا که تهویه فن جهت دار است ، موتور باید در جهت مشخص شده بچرخد و قابل برگشت نیست.
جعبه اصلی اتصال یک ساختار مهر و موم شده است و سطح حفاظت IP54 است. این سری از موتورها با 2 پسوند شافت استوانه ای با همان اندازه طراحی شده است و کاربر می تواند هرگونه پسوند شافت را به عنوان پایان انتقال انتخاب کند.
